Truyền thông SWR485 Bộ chuyển đổi RS232 sang 485/422

SWR485

SWR485 Bộ chuyển đổi RS232 sang 485/422

Gọi tư vấn

Danh mục: Truyền thông

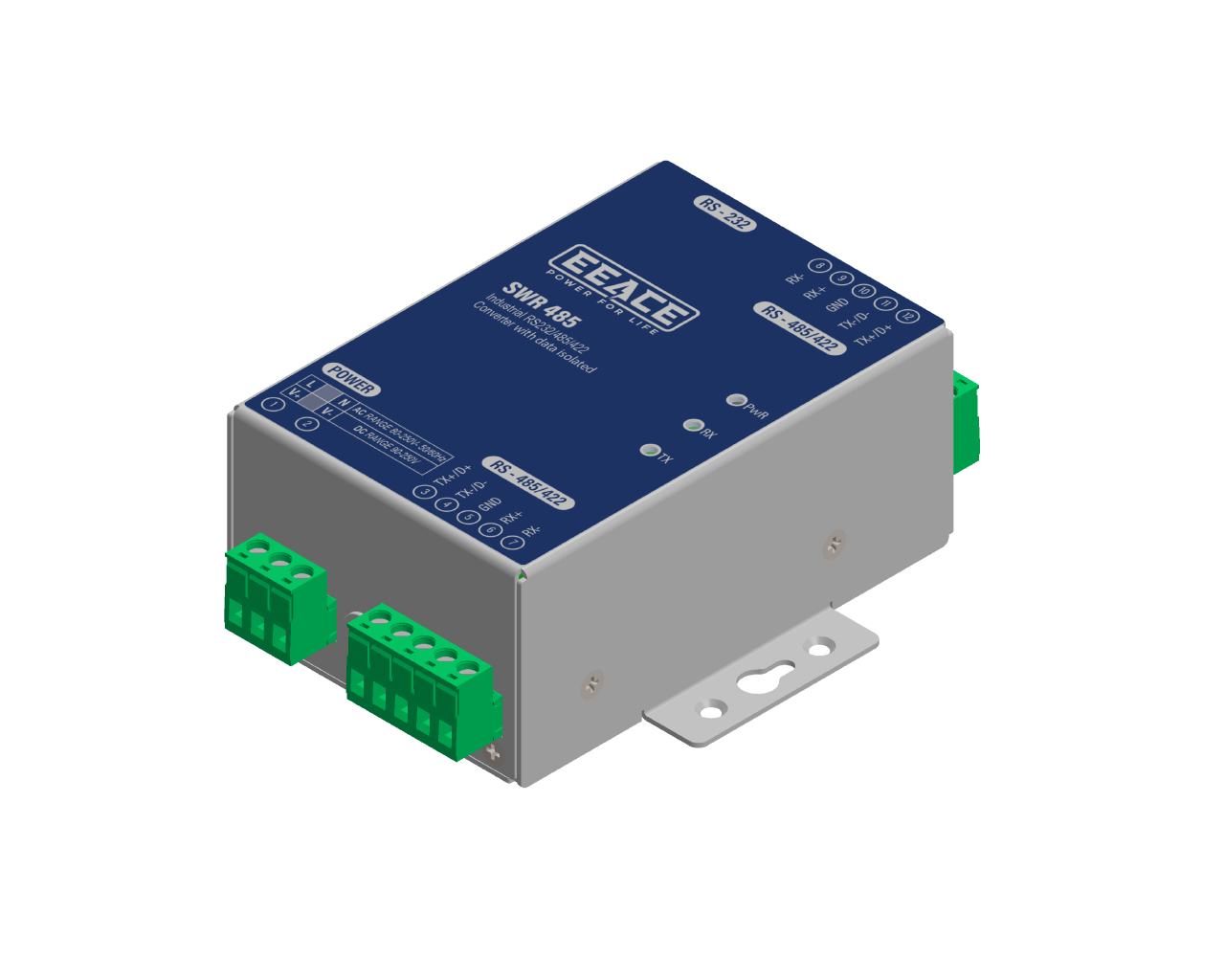

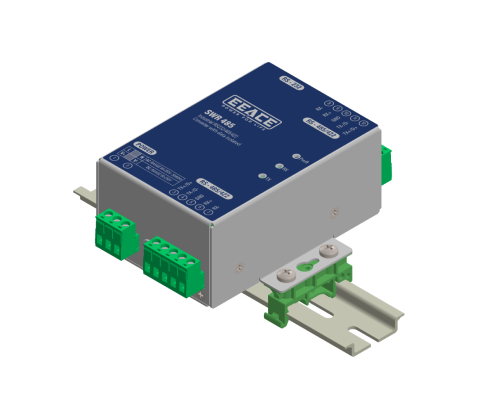

SWR485 là bộ chuyển đổi RS-232 sang RS-422/485 công nghiệp, hỗ trợ cách ly quang học 2KV và bảo vệ ESD 15KV. Mở rộng khoảng cách truyền tải lên đến 1.2km, lắp đặt thanh ray DIN tiện lợi.

Tiêu chuẩn: EIA RS-232C, RS-485, RS-422 tiêu chuẩn (EIA-422-A).
Tín hiệu RS-232: hỗ trợ tín hiệu Tx, Rx, GND; Giao diện DB9 FM (Female)
Tín hiệu RS-422: Tx+, Rx+, GND Tx-, Rx-; Kết nối Terminal Block
Tín hiệu RS-485: D+, D-, GND; Kết nối Terminal Block
Chế độ hoạt động: kết nối điểm – điểm hoặc đa điểm, 2 dây half-duplex, 4 dây full-duplex.
Tốc độ Baud (Boad rate): 300~115200bps
Khoảng cách truyền dữ liệu:

RS-422/485 khoảng cách: 1200m (9600bps)

RS232 khoảng cách: không quá 15m (9600bps)

Số lượng thiết bị kết nối tối đa:
Điện áp đầu vào: Dãy điện áp AC: 90-250 VAC - 50/60Hz

Dãy điện áp DC: 90-250 VDC

Môi trường hoạt động: Nhiệt độ từ -10 đến 65°C, độ ẩm từ 5% đến 95% (không ngưng tụ)

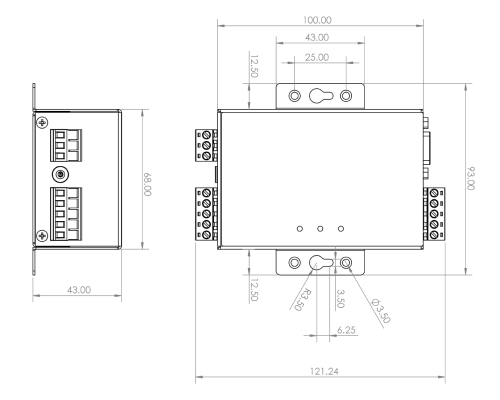

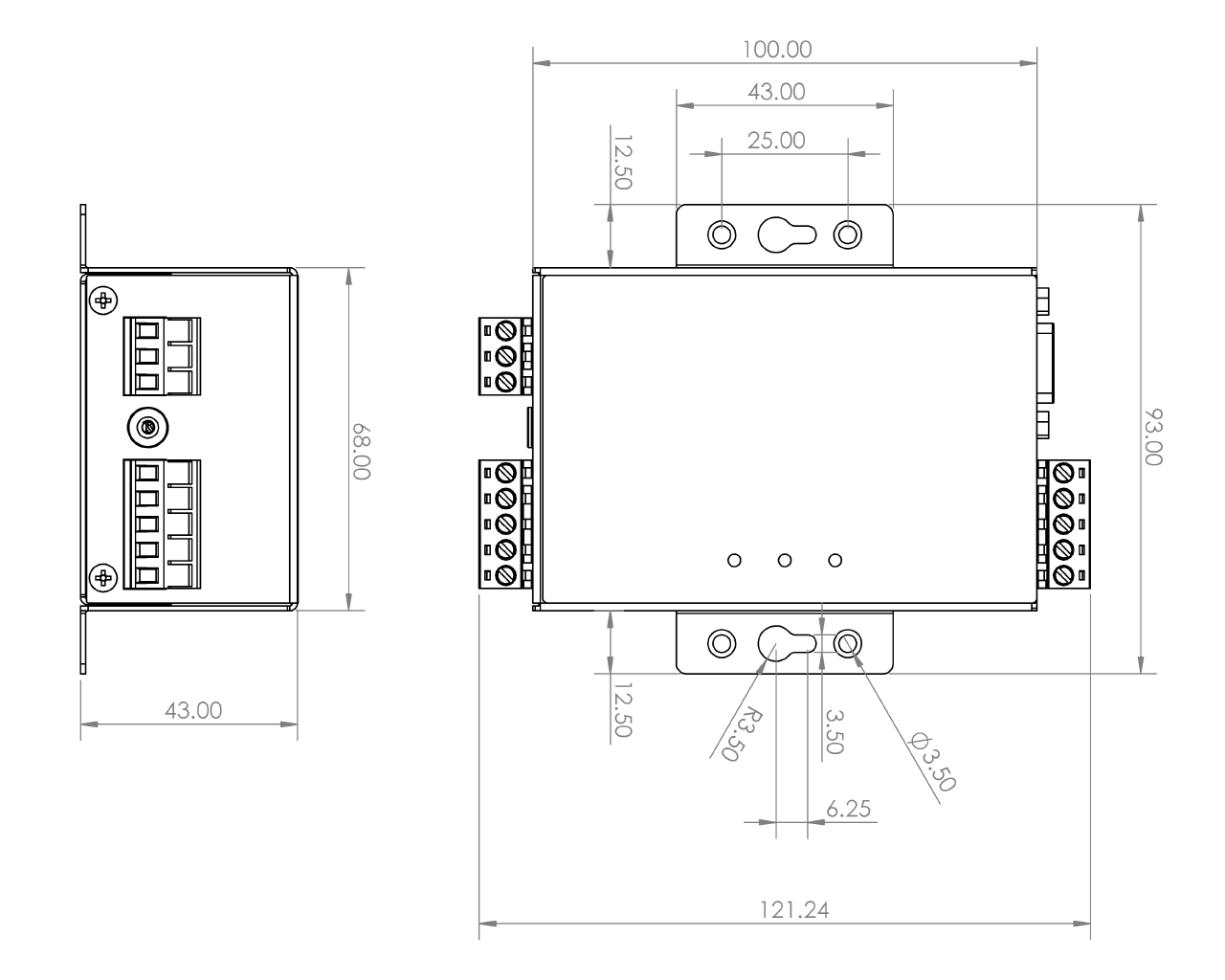

Kích thước: Kích thước thân vỏ (Dài x Rộng x Cao) 100 x 93 x 43mm.

Kích thước có Terminal Block (Dài x Rộng x Cao) 121 x 93 x 43mm.

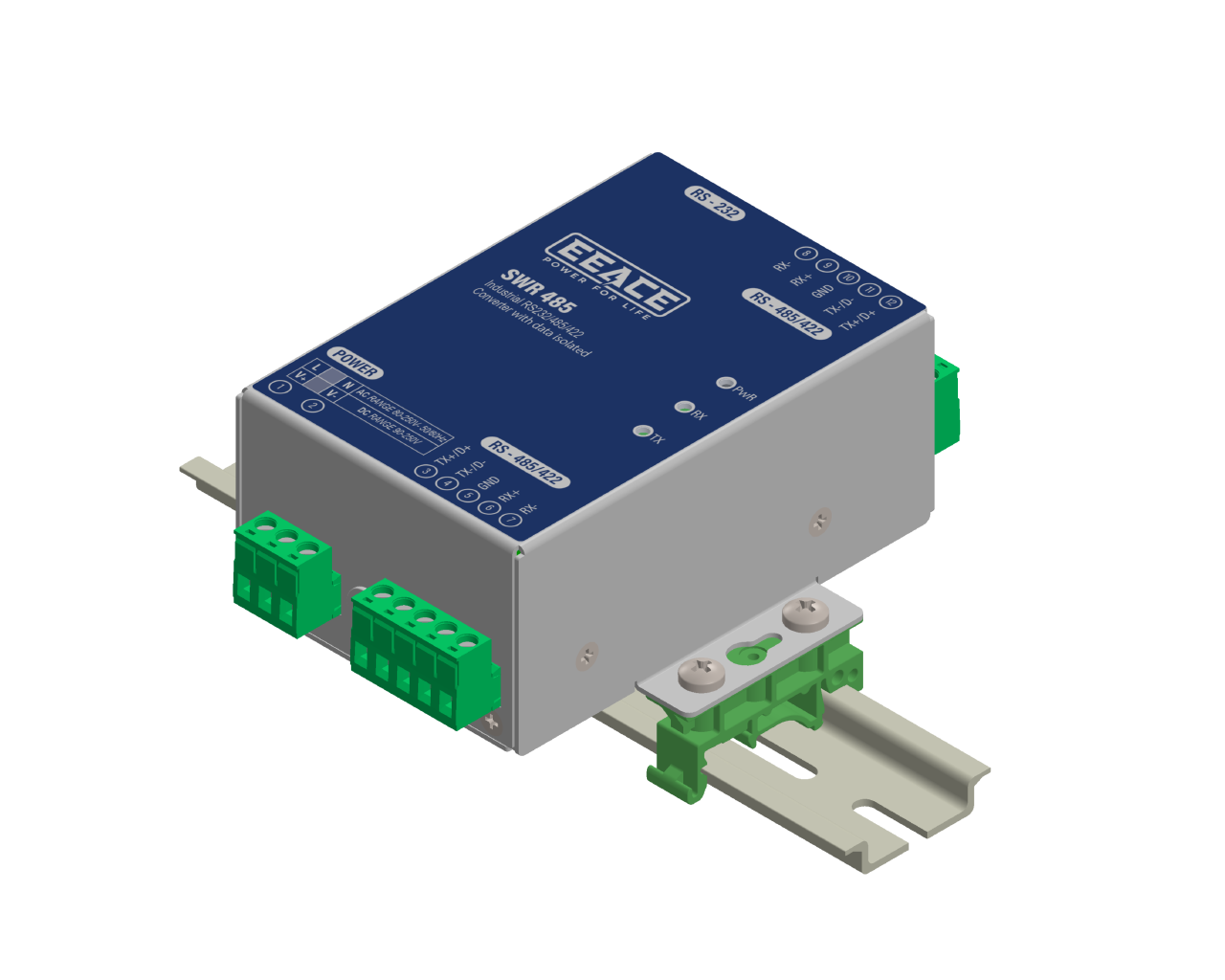

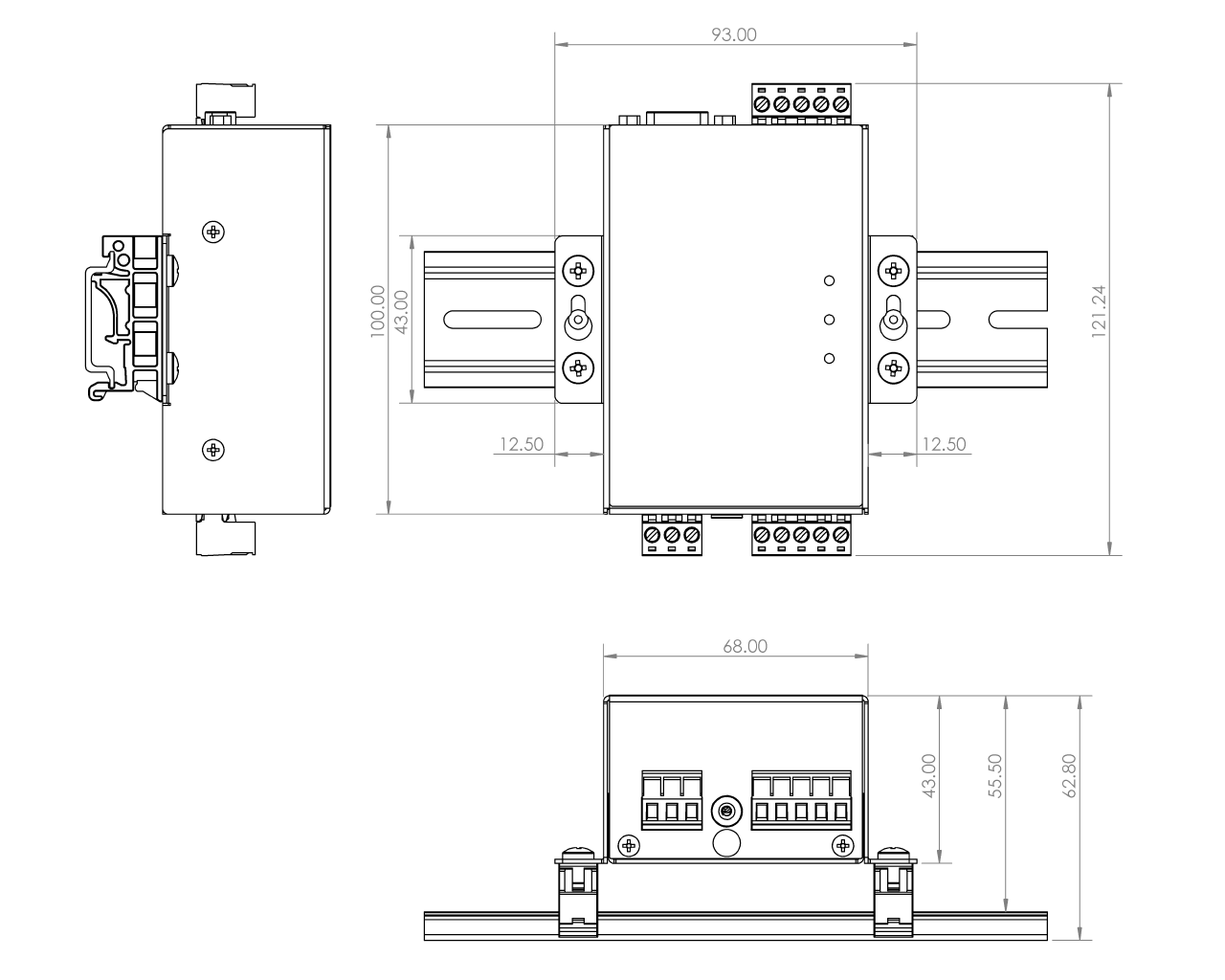

Kích thước có kèm bộ dụng cụ lắp đặt ray DIN (Dài x Rộng x Cao) 121 x 93 x 63mm

Tổng quan

Hiện nay, chuẩn RS-232 hiện vẫn được sử dụng rộng rãi trong các thiết bị công nghiệp nhờ ưu điểm dễ thiết kế và khả năng kết nối trực tiếp với máy tính cá nhân. Tuy nhiên, chuẩn RS-232 tồn tại những hạn chế nhất định như: chỉ hỗ trợ kết nối điểm-điểm và khoảng cách truyền dẫn tối đa không quá 15 mét.

Để khắc phục nhược điểm này, giải pháp phổ biến là sử dụng bộ chuyển đổi RS-232 sang RS-422/485, sản phẩm SWR485 được thiết kế để giải quyết triệt để các hạn chế trên. Bằng cách chuyển đổi tín hiệu sang chuẩn RS-422/485 dựa trên cơ chế truyền vi sai, thiết bị cho phép mở rộng phạm vi truyền dữ liệu lên đến 3000m và hỗ trợ cấu trúc mạng đa điểm. Thiết kế chuyên dụng cho môi trường công nghiệp với khả năng bảo vệ quá tải và ổn định nguồn điện. Tích hợp công nghệ cách ly quang học giúp bảo vệ hệ thống và thiết bị đầu cuối khỏi nhiễu điện từ hoặc sự cố tăng áp đột ngột. Thiết kế tối ưu cho việc lắp đặt trên thanh ray DIN (DIN-rail) và sử dụng khối đấu dây (Terminal Block), giúp việc đi dây và bảo trì trở nên đơn giản, chắc chắn. Cho phép tích hợp các thiết bị RS-232 hiện có vào mạng RS-422/485 công nghiệp mà không cần thay đổi cấu trúc phần cứng hay lập trình lại phần mềm.

Tài liệu

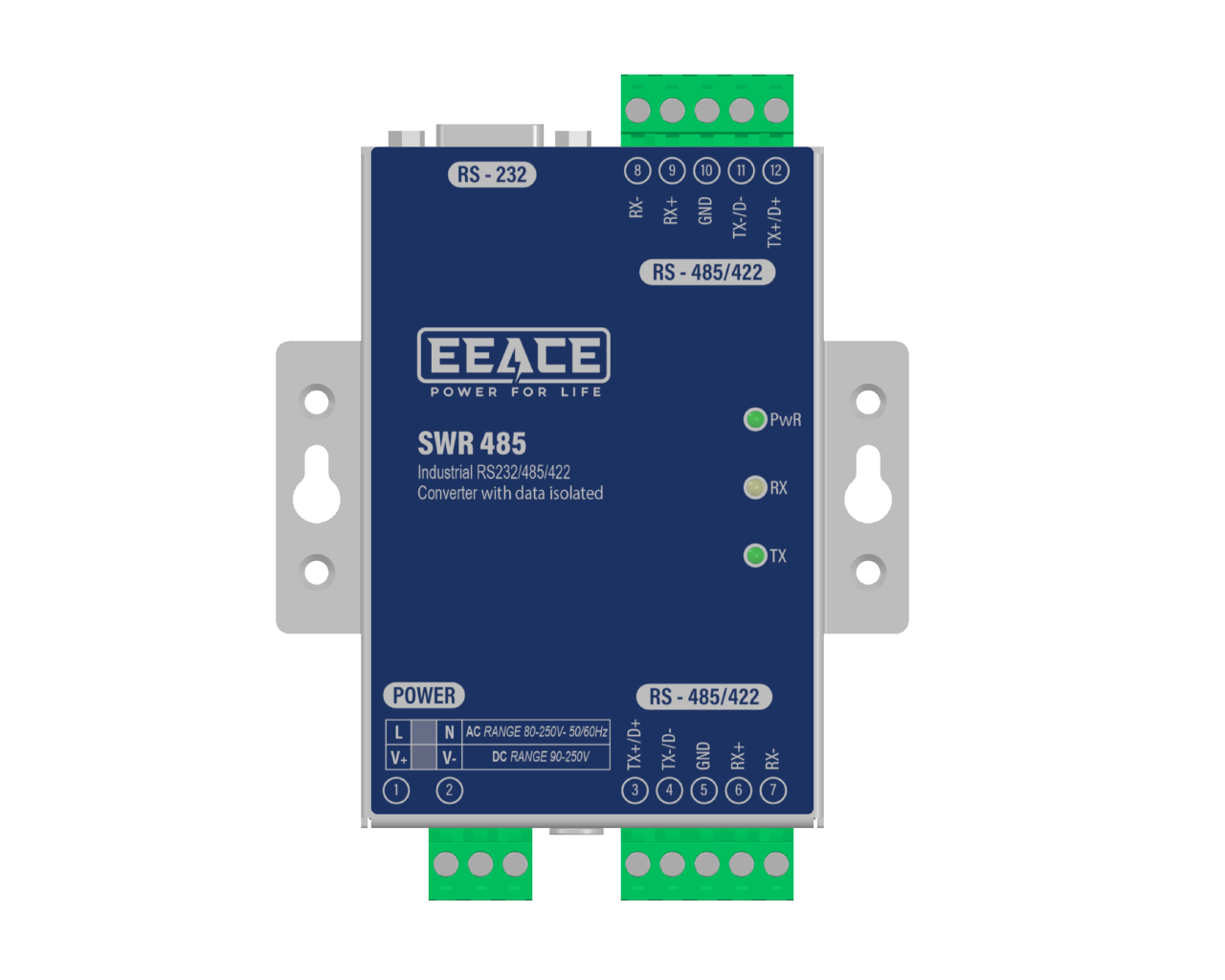

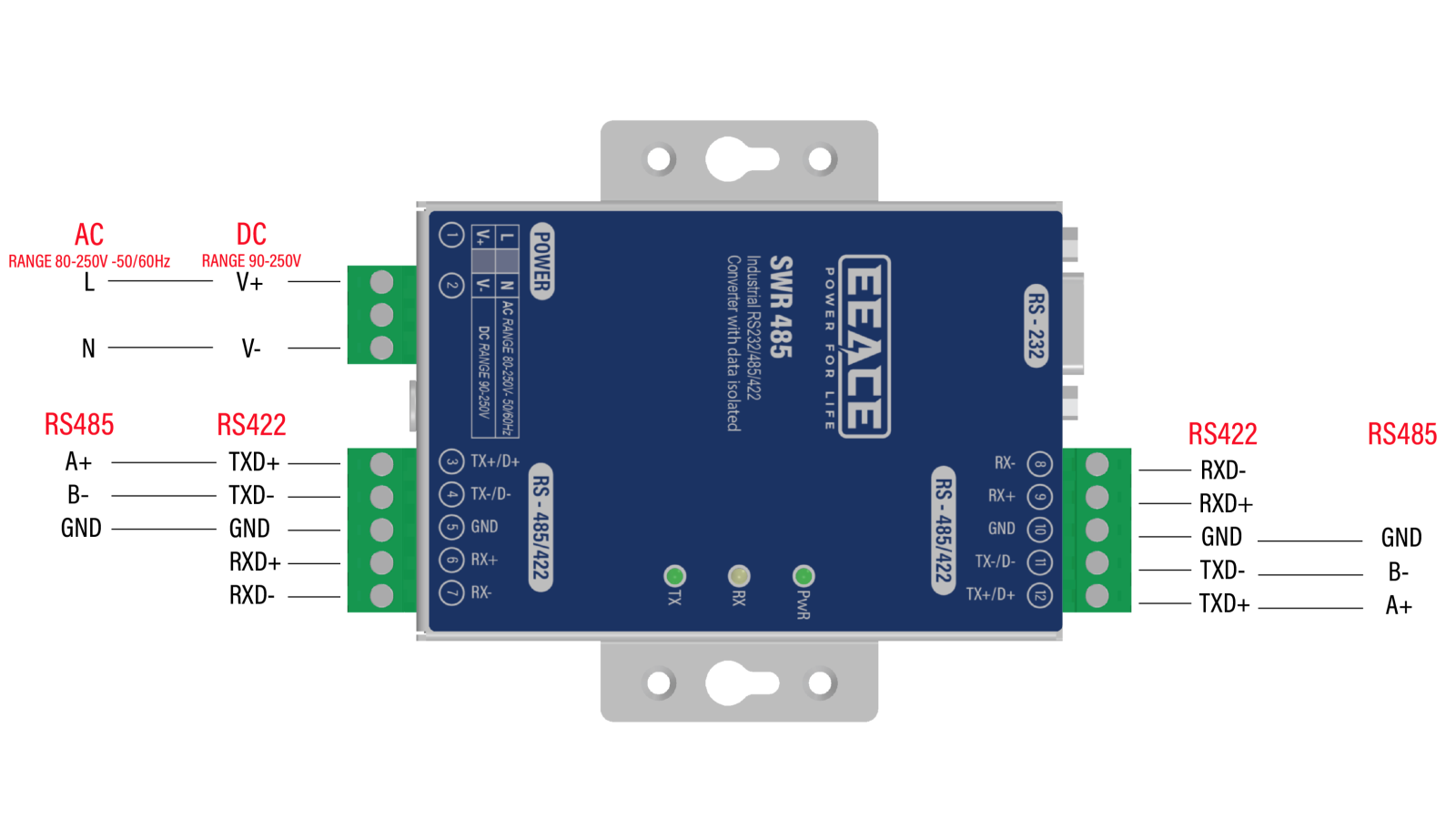

Sơ đồ ngõ ra thiết bị

Kết nối nguồn điện:

Thiết bị được thiết kế với bộ nguồn đa năng, hỗ trợ cả điện áp xoay chiều (AC) và một chiều (DC) trong dải rộng từ 80 đến 250V. Việc kết nối được thực hiện qua 2 chân cắm Terminal Blocktheo sơ đồ sau:

Đối với nguồn AC (80 - 250VAC, 50/60Hz):

- - Kết nối dây Pha (L) vào chân số 1.
  - Kết nối dây Trung tính (N) vào chân số 2.

Đối với nguồn DC (80 - 250VDC):

Kết nối dây Cực dương (V+) vào chân số 1.
Kết nối dây Cực âm (V-) vào chân số 2.

Lưu ý an toàn: Đảm bảo nguồn điện đã được ngắt hoàn toàn trước khi tiến hành đấu nối. Kiểm tra kỹ các đầu dây để tránh hiện tượng ngắn mạch hoặc rò rỉ điện tại vị trí chân 1 và 2.

Kết nối RS-485 chế độ 2 dây hoặc 3 dây:

Khi thực hiện kết nối RS-485 chế độ 2 dây hoặc 3 dây, vui lòng đấu nối các dây tín hiệu từ thiết bị đến các chân tương ứng trên khối đầu cuối theo sơ đồ sau:

Data+ kết nối vào chân số 12 (D+).
Data- kết nối vào chân số 11 (D-).
GND (Signal Ground): Kết nối vào chân số 10.

Lưu ý: Để đảm bảo tín hiệu truyền tải ổn định và chống nhiễu tốt nhất, bạn nên sử dụng dây xoắn đôi có bọc giáp cho các chân Data+ và Data-. Thiết lập điện trở đầu cuối (Termination Resistor), điện trở đầu cuối giúp ngăn chặn hiện tượng phản xạ tín hiệu trên đường dây dài hoặc trong môi trường có nhiễu cao. Giá trị điện trở thông thường là 120Ω. Vị trí lắp đặt tại hai điểm đầu và cuối của mạng RS-485.

Kết nối RS-422 chế độ 4 dây hoặc 5 dây:

Để thực hiện kết nối chế độ RS-422, vui lòng đấu nối các dây tín hiệu vào khối đầu cuối theo sơ đồ 5 chân dưới đây:

Rx+ (Receive +) kết nối vào chân số 12 (Tx+).
Rx- (Receive -) kết nối vào chân số 11 (Tx-).
GND (Signal Ground) kết nối vào chân số 10.
Tx+ (Transmit +) kết nối vào chân số 9 (Rx+).
Tx- (Transmit -) kết nối vào chân số 8 (Rx-).

Quy tắc đấu chéo (Cross Connection):

Để thiết bị có thể giao tiếp, các cặp tín hiệu Transmit (Tx) và Receive (Rx) phải được đấu chéo giữa hai thiết bị:

Tx+ (thiết bị A) Rx+ (thiết bị B)

Tx- (thiết bị A) Rx- (thiết bị B)

Rx+ (thiết bị A) Tx+ (thiết bị B)

Rx- (thiết bị A) Tx- (thiết bị B)

Lưu ý: Sử dụng cáp xoắn đôi có bọc giáp (Shielded Twisted Pair). Cặp Tx+/Tx- và Rx+/Rx- nên là các cặp dây xoắn riêng biệt để tối ưu chống nhiễu.

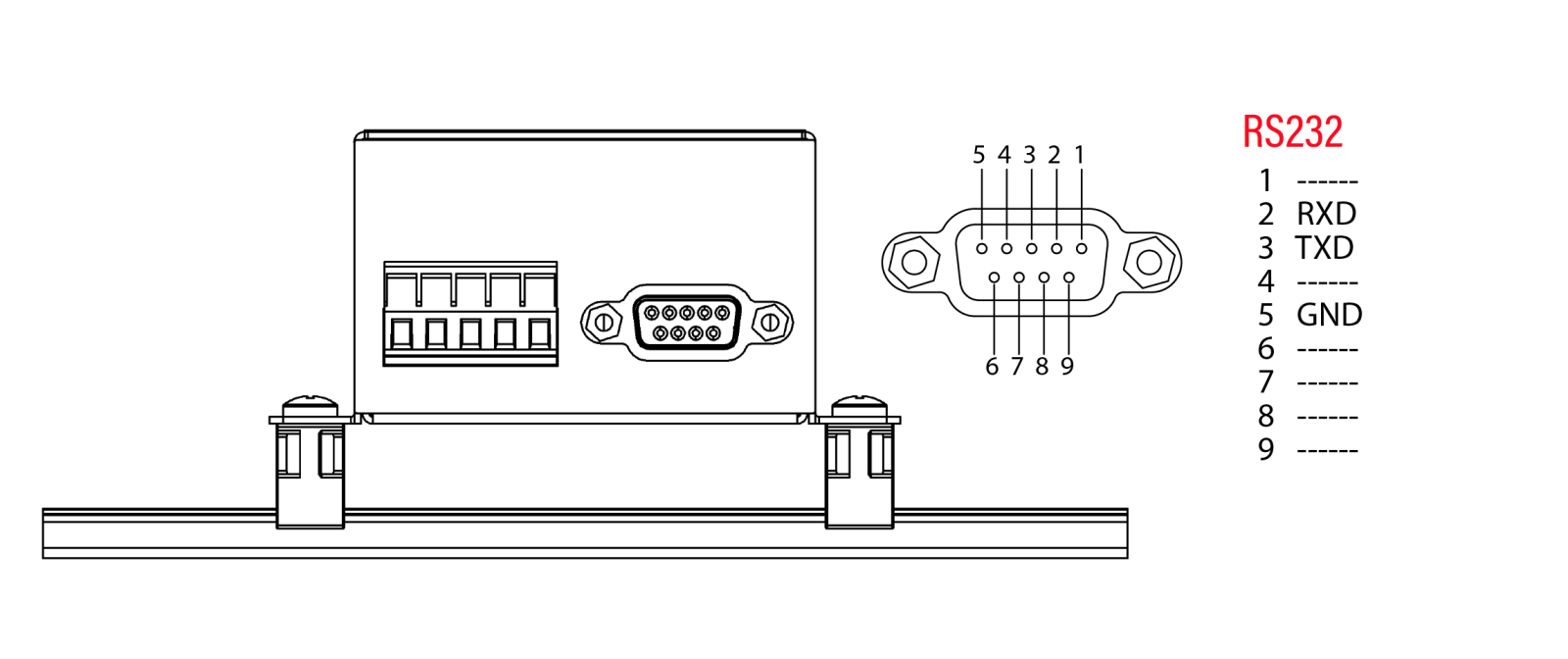

Kết nối RS-232 vào cổng DB9

Tùy thuộc vào ứng dụng cụ thể, quý khách hãy sử dụng cáp serial phù hợp để kết nối từ cổng RS-232 (Cái - Female DB9) của thiết bị SWR485 tới thiết bị RS-232 đầu cuối hoặc cổng COM của máy tính.

Kết nối với Máy tính (PC): Sử dụng cáp RS-232 nối thẳng (Straight-through cable).
Kết nối với Thiết bị RS-232 khác: Kiểm tra sơ đồ chân của thiết bị đầu cuối để chọn loại cáp nối thẳng hoặc cáp chéo (Null Modem) cho phù hợp.

Kết nối SWR485 với đồng hồ Schneider PM5350:

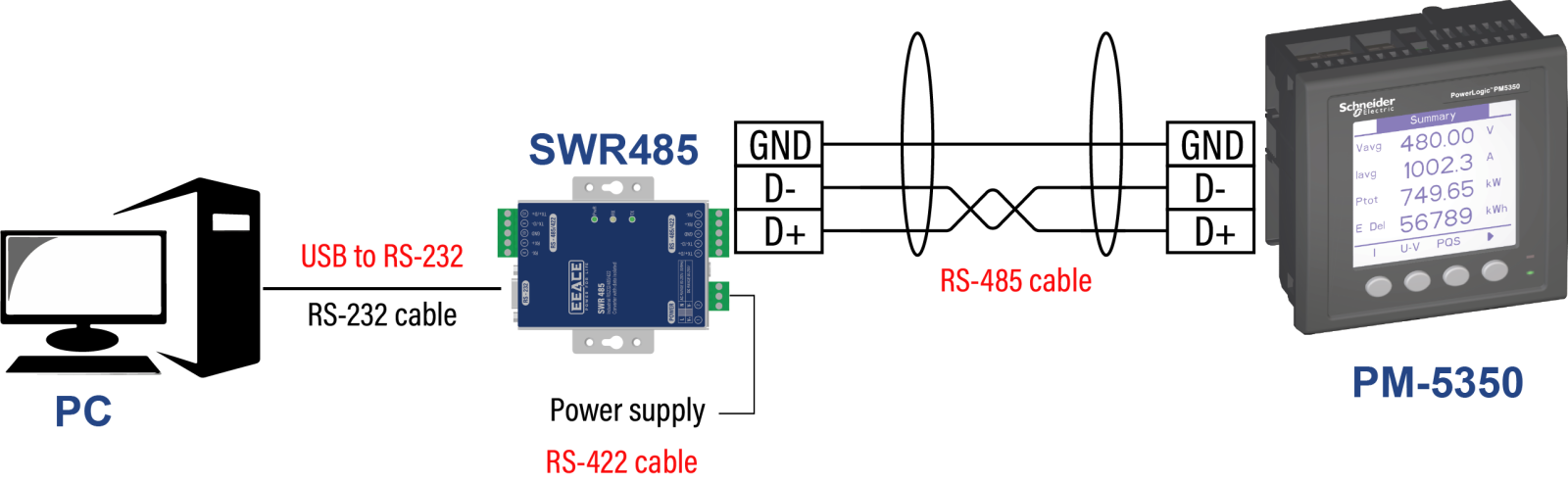

Truyền dữ liệu RS232 trong chế độ RS485 giữa SWR485 với đồng hồ Schneider PM5350.

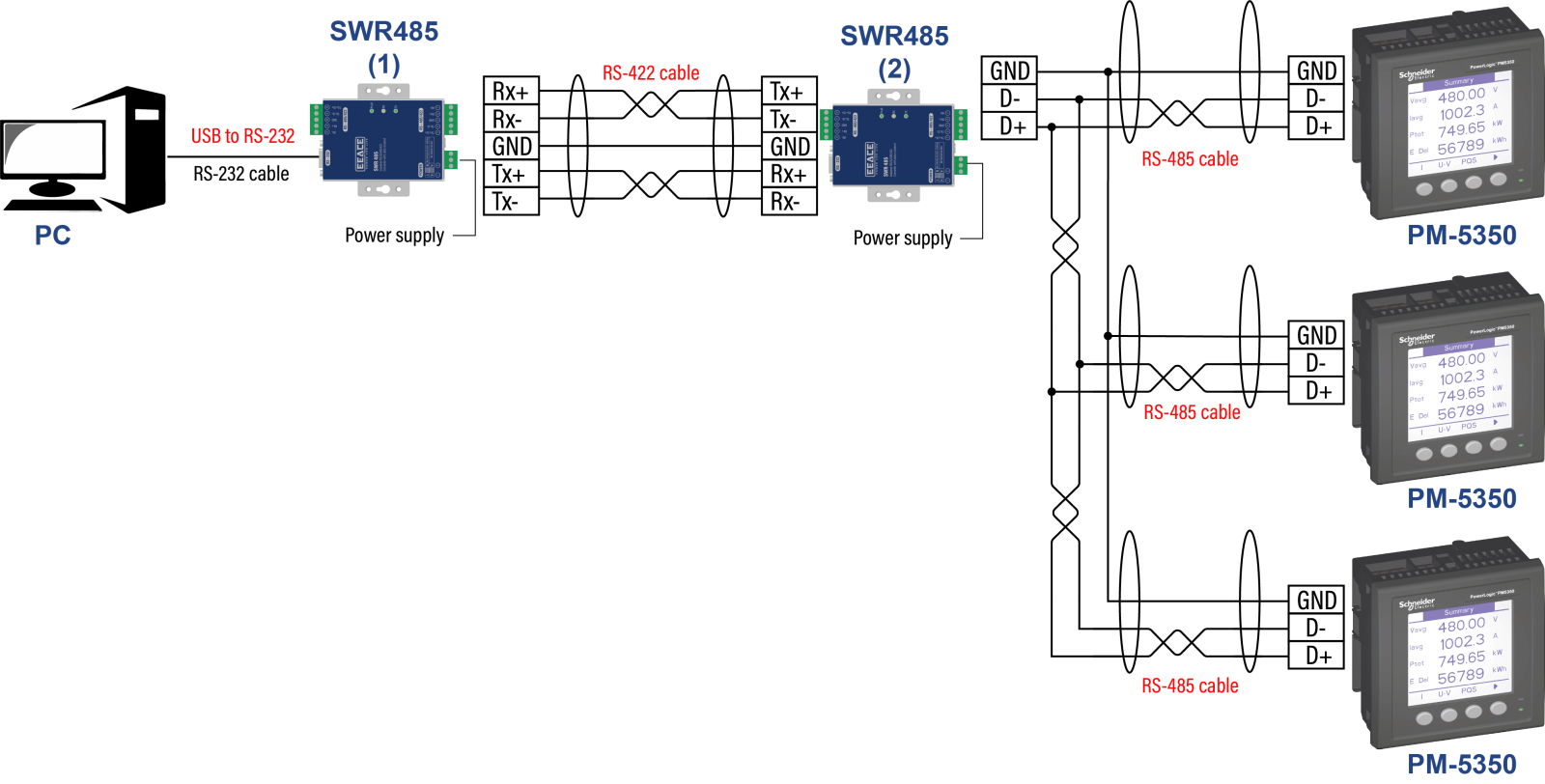

Truyền dữ liệu RS422 trong chế độ đệm RS422 giữa 2 thiết bị SWR485 với 3 đồng hồ Schneider PM5350

Kết nối SWR485 với đồng hồ Landis + Gyr E650

Truyền dữ liệu RS232 trong chế độ RS485 giữa SWR485 với đồng hồ LandisGyr - E650

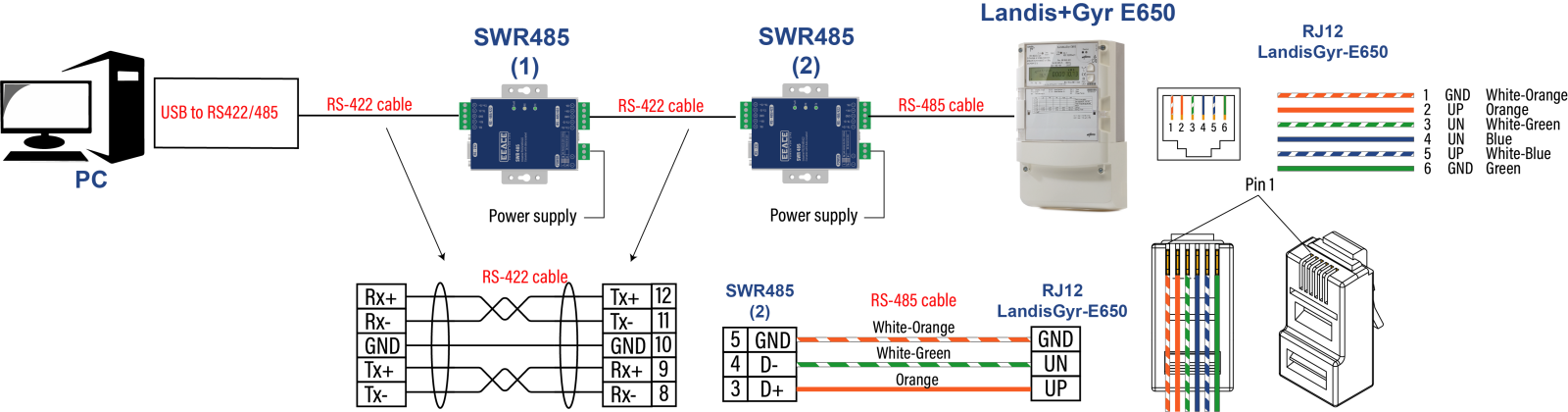

Truyền dữ liệu RS422 trong chế độ đệm RS422 giữa 2 thiết bị SWR485 với đồng hồ LandisGyr - E650

Kết nối SWR485 với đồng hồ Elster – A1700

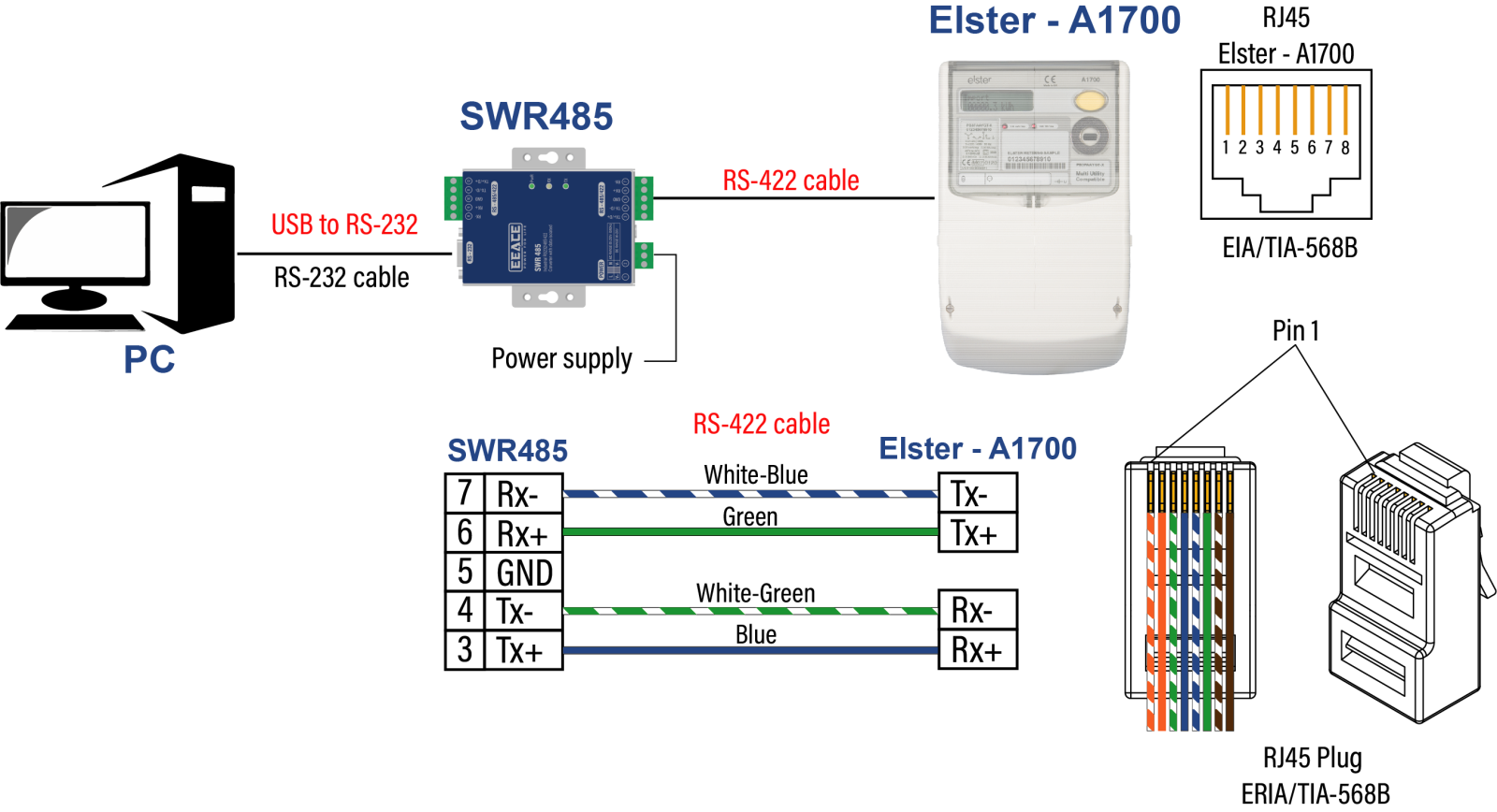

Truyền dữ liệu RS232 trong chế độ RS422 giữa SWR485 với đồng hồ Elster – A1700

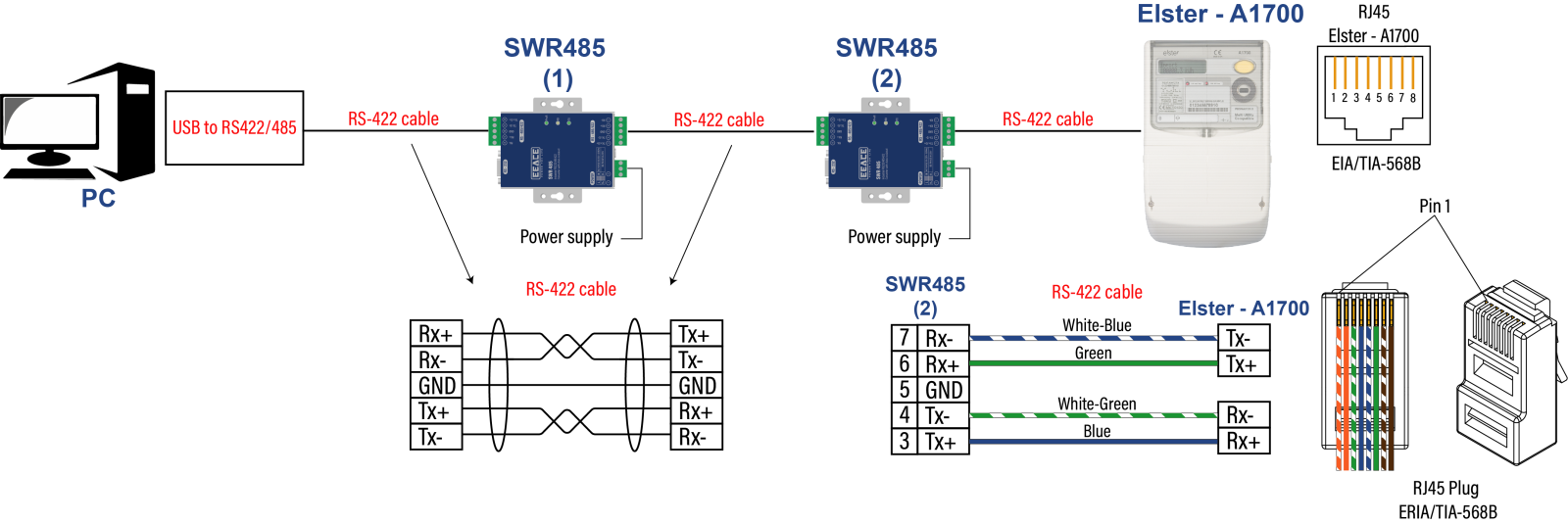

Truyền dữ liệu RS422 trong chế độ đệm RS422 giữa 2 thiết bị SWR485 với đồng hồ Elster – A1700

Để biết thêm thông tin sản phẩm, quý khách có thể tải PDF Hướng dẫn sử dụng bên dưới.

Cad resources

Resource title	Version	Latest update	Download
SWR485 Draw	V1.1	03/2026
SWR-485 Hướng dẫn sử dụng .PDF	V1.1	03/2026
